Dal sensore al report, senza passaggi manuali
Le immagini che seguono sono schermate reali della piattaforma in esercizio. I nomi degli edifici monitorati sono stati anonimizzati; tutto il resto — dati, frequenze, eventi — è quello che il sistema ha effettivamente prodotto.

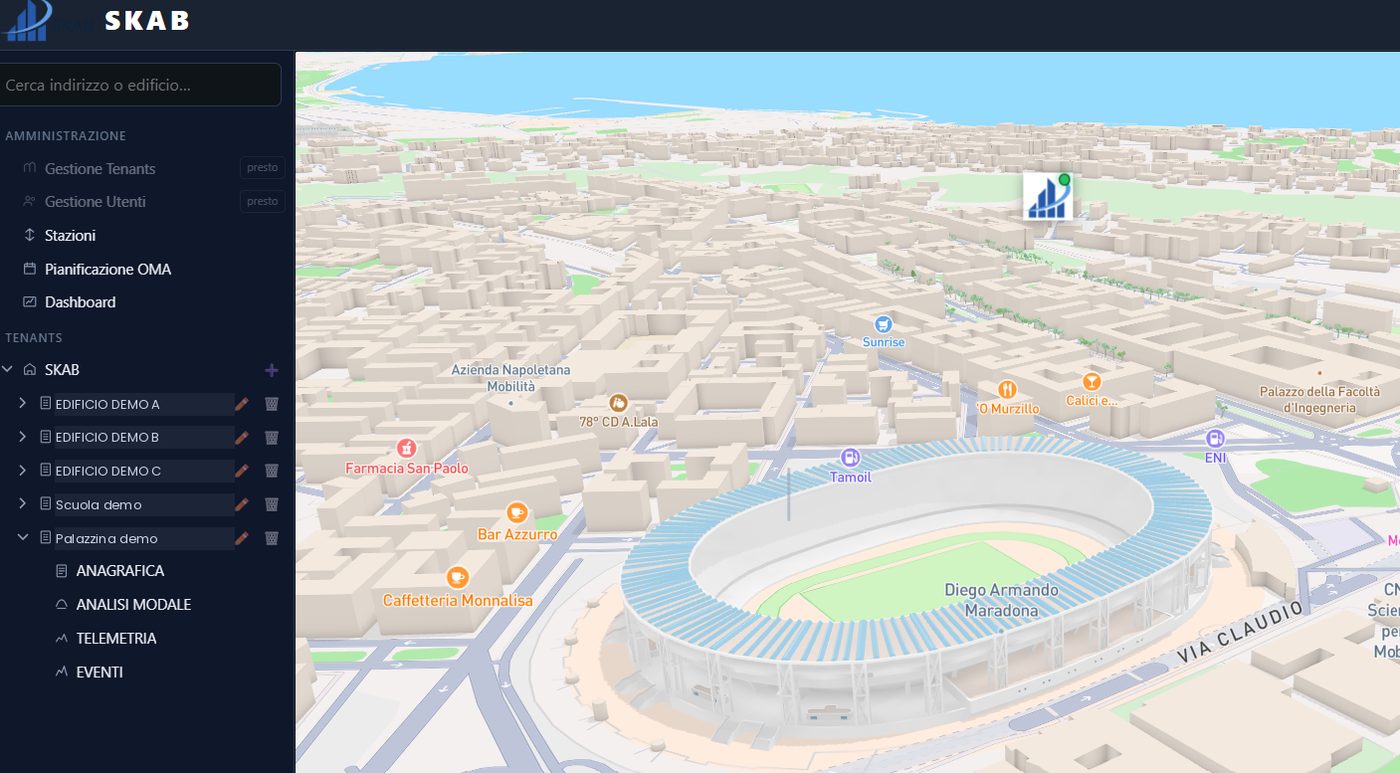

Tutti gli edifici in una mappa
Chi gestisce un patrimonio non ragiona su un edificio alla volta. La piattaforma è multi-tenant: ogni cliente vede i propri immobili, ciascuno con le sue stazioni, le sue analisi e i suoi eventi, su una mappa tridimensionale navigabile.
Prima del dato, il contesto
Anagrafica e BIM light
Geometria, numero di piani, tipologia costruttiva, altezza. Da questi dati la piattaforma calcola una stima teorica delle frequenze attese con un modello shear-building semplificato, che serve come controllo di plausibilità dei risultati sperimentali.
Il modello tridimensionale può essere caricato come IFC da un modellatore professionale oppure generato in automatico dai dati BIM light, quando un modello non esiste — che è il caso della quasi totalità dell'edilizia esistente.
La stima teorica non è una verifica strutturale e la piattaforma lo dichiara esplicitamente a schermo.

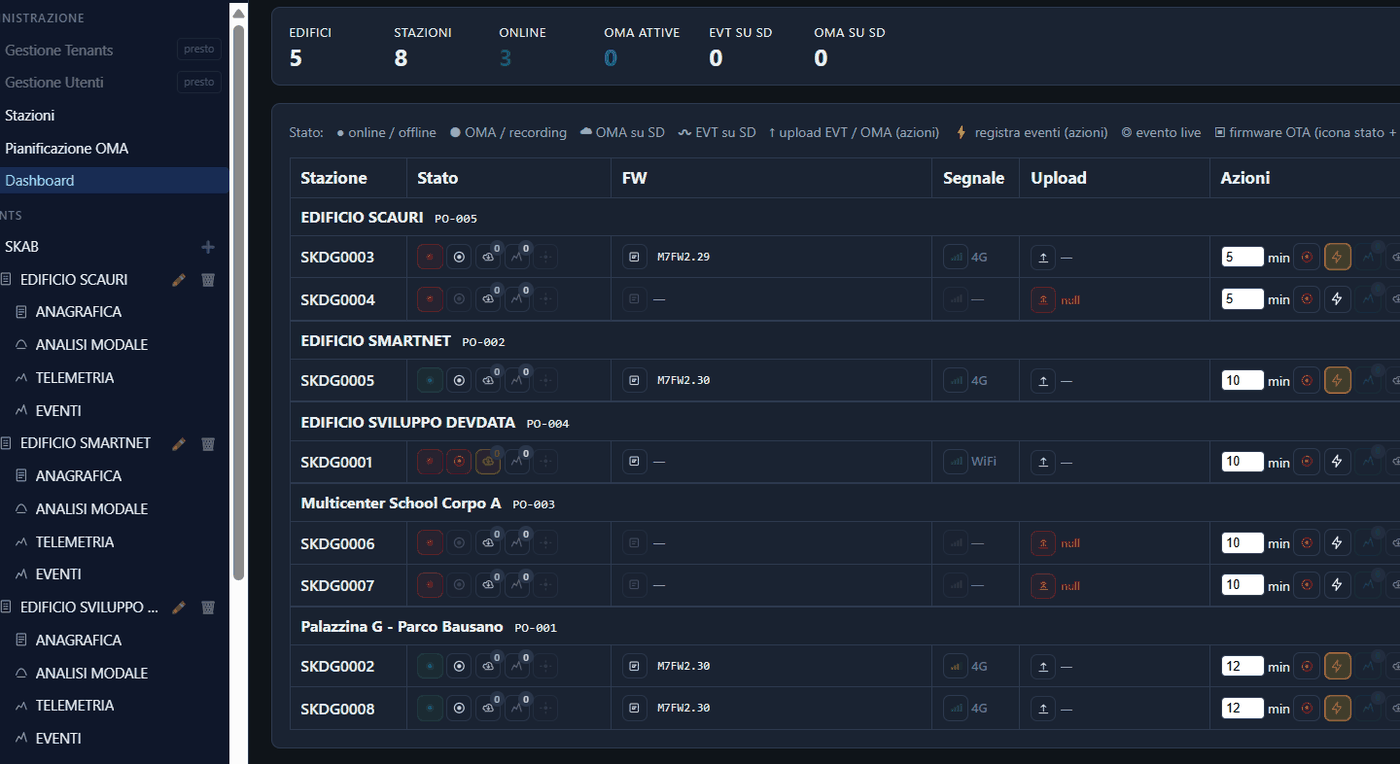

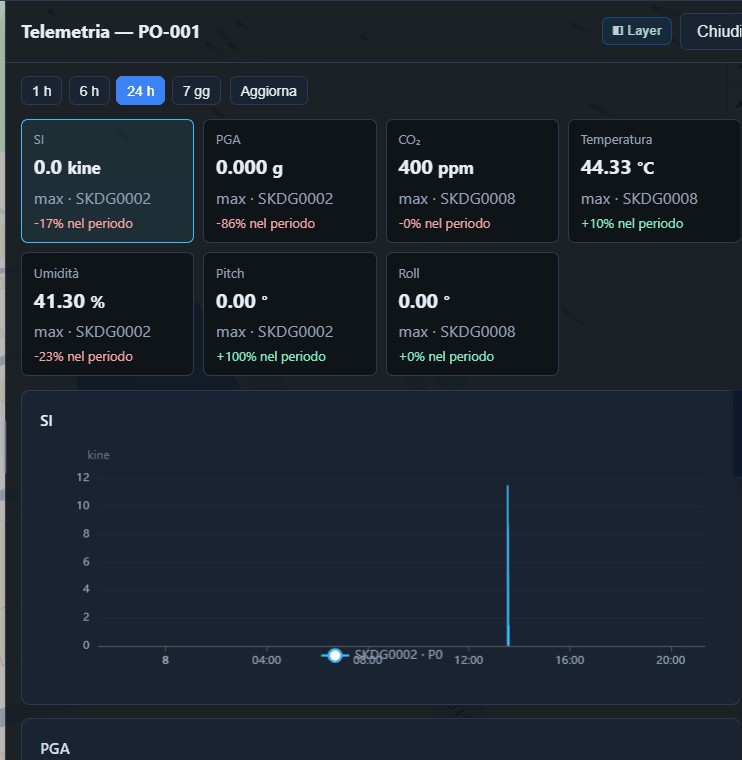

Sapere sempre come sta l'impianto
Un sistema di monitoraggio che smette di funzionare senza che nessuno se ne accorga è peggio di nessun sistema. Stato delle stazioni e telemetria ambientale sono consultabili in ogni momento.
Separare il segnale dal traffico
Un edificio vibra continuamente. La maggior parte di ciò che il detector intercetta è vita quotidiana: ascensori, impianti, mezzi pesanti. Il compito della piattaforma è portare all'attenzione solo ciò che conta.

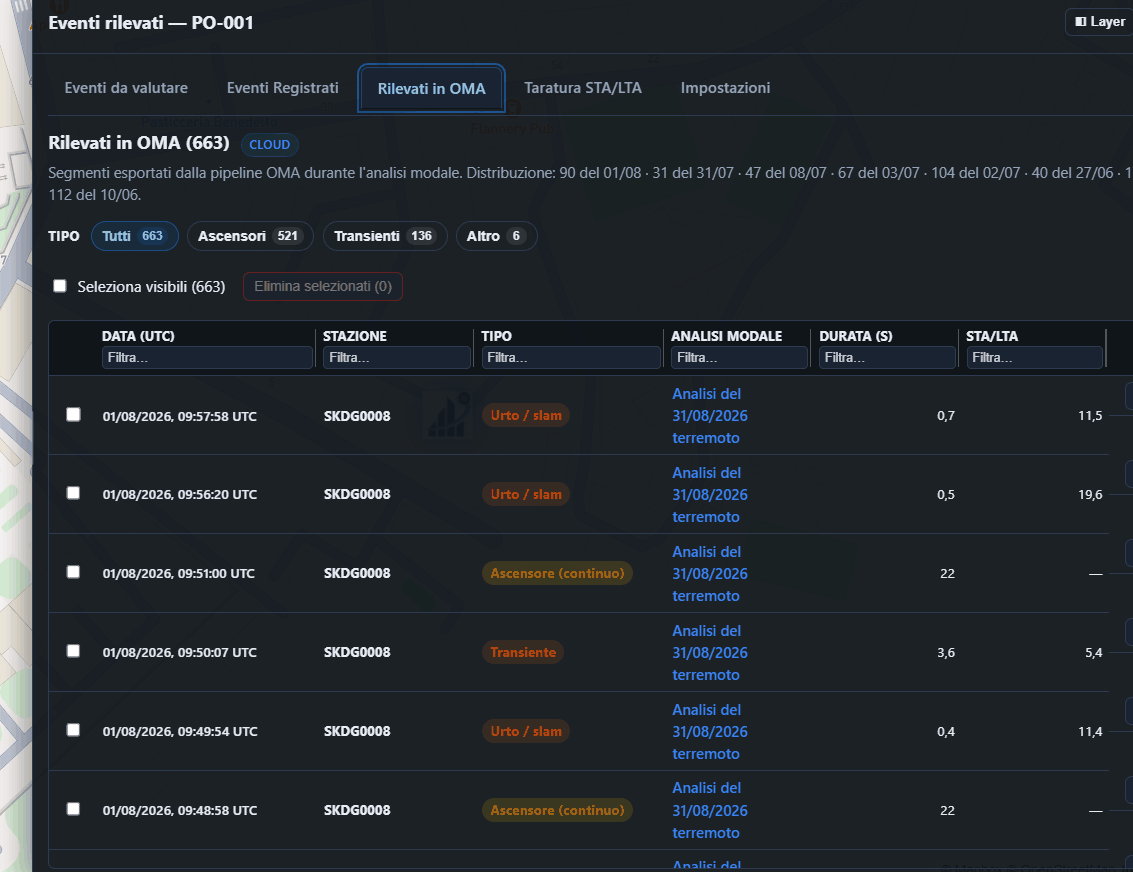

Classificazione automatica per tipologia
Sui segmenti estratti durante l'analisi modale la piattaforma assegna una categoria in base alla firma del segnale: ascensore — vibrazione continua e ricorrente in una banda caratteristica — urto o slam, tipicamente una porta sbattuta, transiente, il candidato reale da analizzare.
Su 663 segmenti di un singolo edificio, 521 sono risultati riconducibili all'ascensore e 136 transienti. Senza questa scrematura il tecnico dovrebbe esaminare a mano un ordine di grandezza in più di registrazioni, quasi tutte inutili.
Come funziona, per correttezza. La classificazione si basa su caratteristiche misurabili del segnale — distribuzione dell'energia in frequenza, durata, ricorrenza — non su un modello addestrato su un dataset etichettato. Le categorie vengono tarate sull'edificio specifico: ogni impianto ha la sua firma. Preferiamo chiamarla per quello che è, classificazione automatica, piuttosto che vestirla da intelligenza artificiale.
Il confronto con le fonti pubbliche

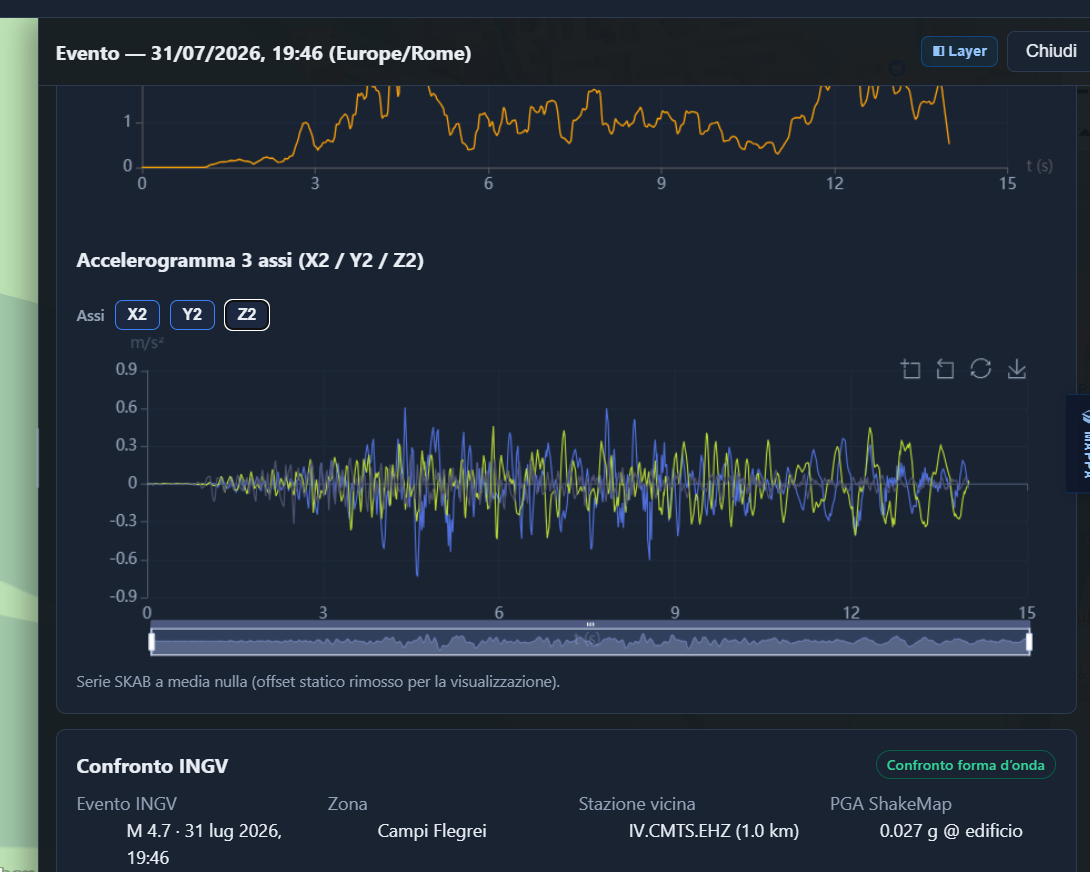

Quando un evento coincide con un terremoto in catalogo, la piattaforma recupera i parametri ufficiali dell'INGV e il valore di PGA della ShakeMap sulla posizione dell'edificio, e li mette accanto alla registrazione della stazione.
Non è un vezzo grafico: è il modo più diretto per verificare che quello che la stazione ha misurato sia coerente con quello che è realmente successo. Sull'evento del 31 luglio la ShakeMap interpolata sulla posizione dell'edificio dà 0,027 g.
Il confronto è fatto sui canali orizzontali, perché la PGA di ShakeMap è per convenzione la massima componente orizzontale: metterla accanto al canale verticale sarebbe un errore di metodo, e la piattaforma lo dichiara a schermo. Resta poi una differenza di natura che va tenuta presente — la stazione di riferimento più vicina può essere di tipo diverso dalla nostra, quindi il confronto serve come controllo di coerenza, non come validazione metrologica.

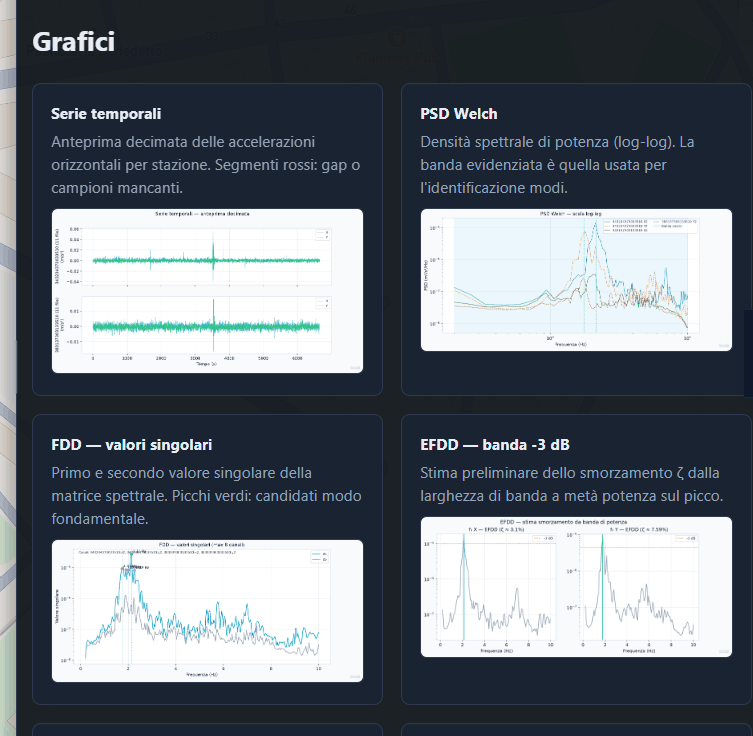

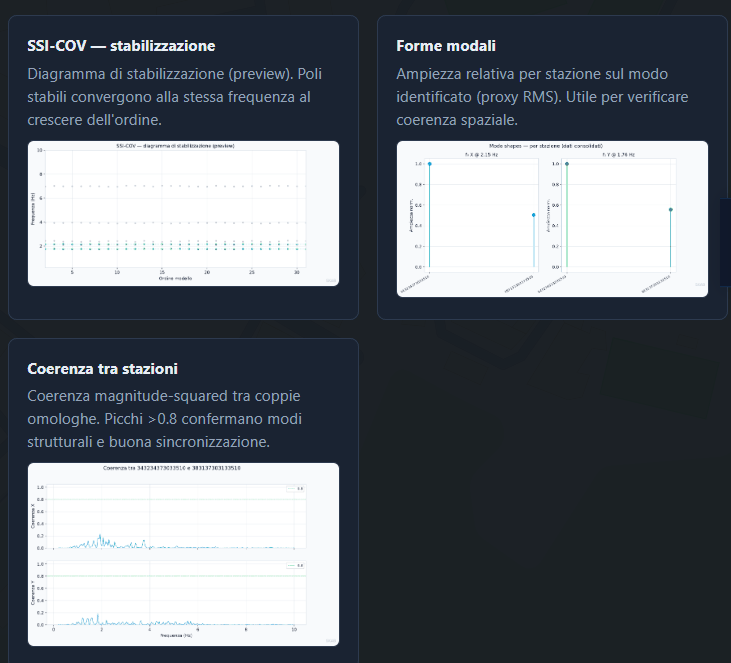

Il cuore del sistema
Qui la piattaforma smette di essere un registratore e diventa uno strumento di misura: dalle registrazioni multi-stazione estrae le frequenze proprie, lo smorzamento e la qualità con cui li ha stimati.
Le campagne si avviano da sole
Un'analisi modale richiede una finestra di acquisizione dedicata. Nella pratica corrente qualcuno deve decidere quando farla partire — e dopo un terremoto, con il telefono che squilla, non è la prima cosa a cui si pensa.
SKAB sorveglia la sismicità dell'area e gli eventi registrati sull'edificio e programma autonomamente le campagne di acquisizione. Il tecnico trova l'analisi post-evento già pronta, con il confronto rispetto alla baseline già calcolato.
Perché la qualità è un output e non un dettaglio. Un'analisi modale può produrre numeri plausibili anche partendo da dati inadeguati. Dichiarare la percentuale di dati persi, la durata effettiva e la sovrapposizione tra stazioni è ciò che permette a un tecnico di decidere se fidarsi di quel risultato. Un sistema che restituisce solo la frequenza non gli sta dando abbastanza.
Quanto l'edificio amplifica ciò che arriva da terra
Un terremoto non arriva uguale a tutti i piani. La struttura filtra e amplifica il moto del suolo secondo le proprie caratteristiche dinamiche, e su questo si gioca gran parte del danno non strutturale: tramezzi, controsoffitti, impianti, arredi. Con due stazioni a quote diverse quella amplificazione si misura, invece di stimarla.
Cosa dicono questi numeri
Sullo stesso evento, la stazione più in alto registra una PGA di 0,011 g in direzione X contro i 0,002 g dell'altra. Il rapporto di amplificazione è 5,68× in X, 2,72× in Y e 1,7× in Z: la componente verticale passa quasi inalterata, quelle orizzontali vengono moltiplicate.
Anche la durata cambia — 4,7 s contro 0,4 s — perché in sommità la struttura continua a oscillare quando alla base il moto si è già esaurito.
Quanto vale questo rapporto, detto con precisione. Proprio perché le due finestre hanno durata diversa, e i detector sono scattati a circa un secondo di distanza, il rapporto fra i due picchi va preso come indicatore di tendenza e non come misura dell'amplificazione: la finestra più corta può non contenere il picco del moto alla base, e in quel caso il rapporto risulta sovrastimato. Il valore rigoroso si ottiene ricalcolando PGA e PGV su una finestra temporale comune alle due stazioni e confrontando gli spettri di risposta anziché i singoli picchi. È uno sviluppo in corso sulla pipeline; fino ad allora questi numeri restano un ordine di grandezza.
Lo spettro di risposta
Lo spettro elastico Sa(T), calcolato con integrazione al passo su smorzamento convenzionale del 5%, mostra a quali periodi l'edificio risponde di più. Il picco cade attorno a 0,15 s, coerente con le frequenze proprie identificate dall'analisi modale sulla stessa struttura.
È il ponte fra le due metà del sistema: l'analisi modale dice come vibra l'edificio, la risposta sismica dice cosa gli è successo davvero durante l'evento. Che i due risultati si confermino a vicenda, ottenuti per strade indipendenti, è il miglior controllo di qualità disponibile.
Una precisazione sull'orientamento del rapporto. Perché la piattaforma sappia quale stazione è in sommità e quale alla base, il piano va indicato nell'anagrafica dell'edificio. In questo caso il campo non è compilato — si vede il trattino nella colonna Piano — quindi il rapporto è calcolato fra le due stazioni ma non orientato. È un dato di configurazione, non un limite della misura: con il piano indicato, la piattaforma etichetta direttamente il rapporto come sommità/base.
Il valore non è nella misura. È nella serie.
Una singola analisi modale dice come vibra un edificio oggi. Cento analisi nel tempo dicono se sta cambiando. È l'unica differenza che conta davvero, ed è la ragione per cui il sistema deve essere economicamente sostenibile: perché va lasciato acceso.

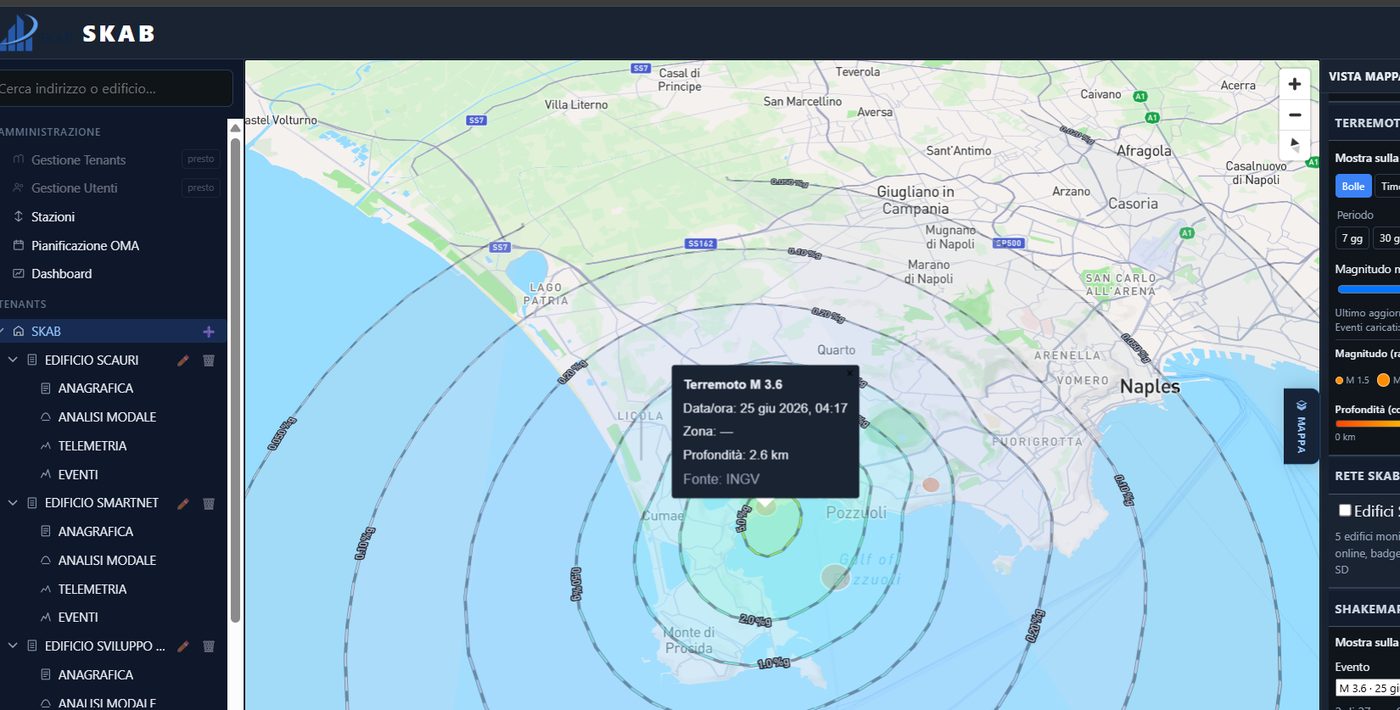

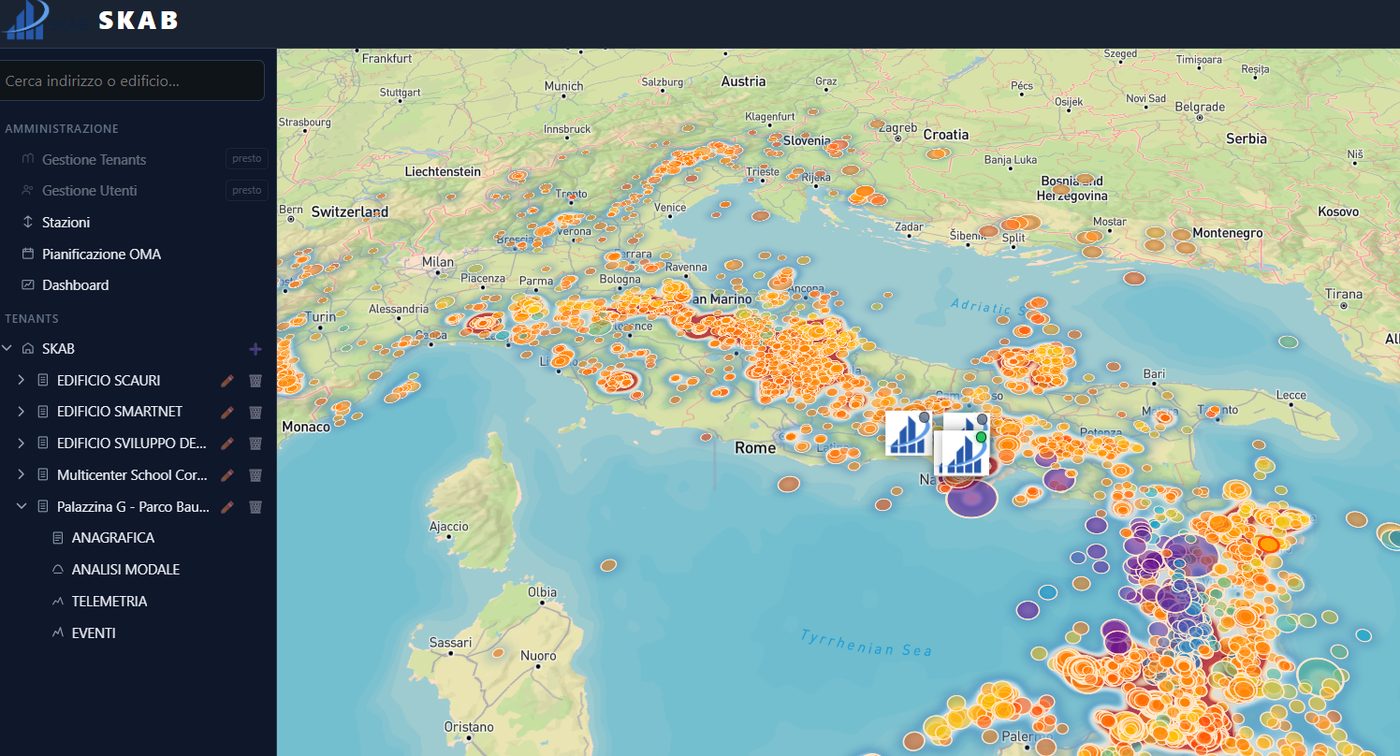

L'edificio dentro il suo territorio

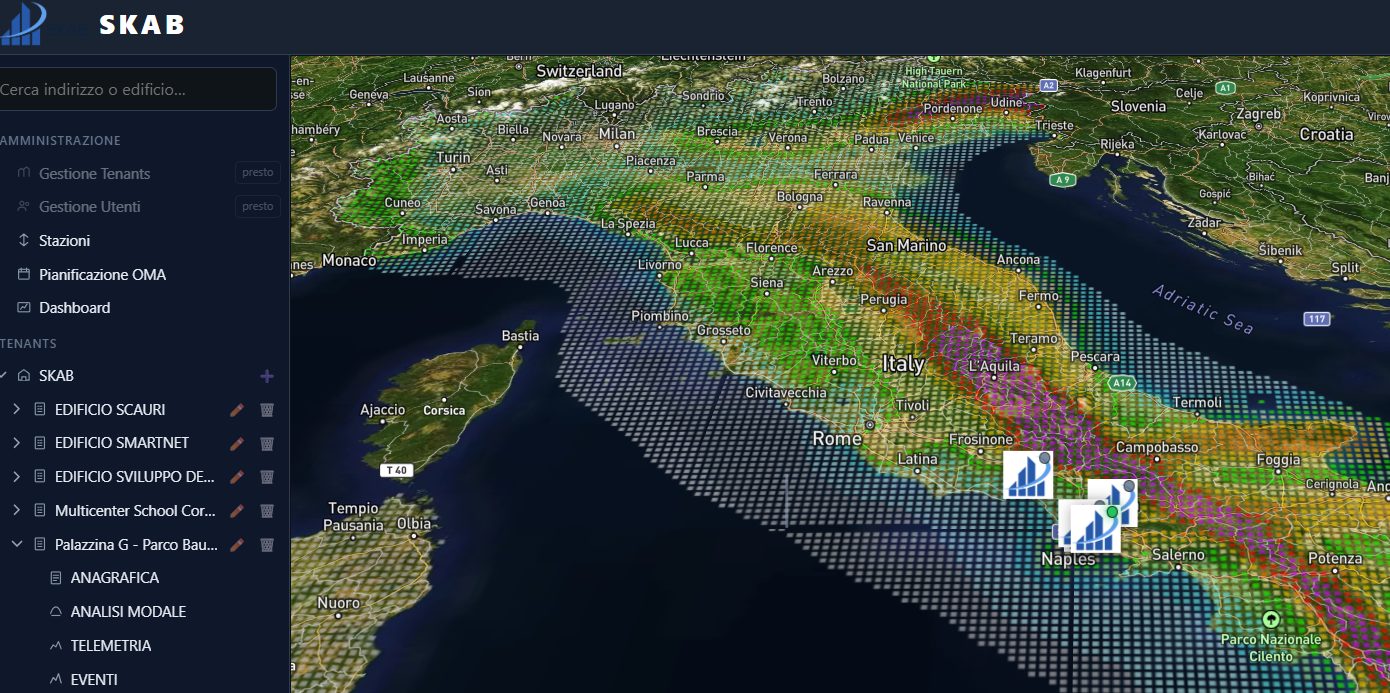

Il comportamento di una struttura non si legge isolato dal contesto sismico in cui si trova. La piattaforma integra la sismicità in tempo quasi reale e la pericolosità di base del sito.
